先端可動式工業用内視鏡 φ6.9mm VJ-ADV5

先端可動式工業用内視鏡 φ6.9mm VJ-ADV5

R6N69050_Ji_VJ_ADV69

型式 商品コード
φ6.9mm VJ-ADV5 R6N 69050 001

特徴

  • ●全方向360°簡単アングル操作

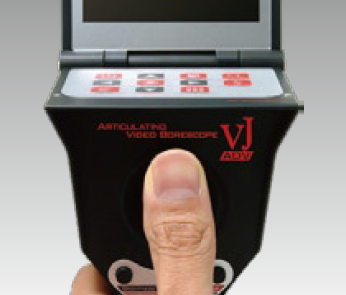

  • 先端部の湾曲操作には、応答性と操作性に優れたダイレクトコントロール方式の新機構ジョイスティックを採用。複雑に入り組んだ現場での湾曲操作も意のままに操れます。ジョイスティックから指を離すだけで、湾曲形状を正確に保持。検査実務を重視した利便性を備えてえています。

    ●メタルブレードで挿入性・耐久性が向上
    外形6.9mmの挿入部(カメラケーブル)はメタルブレードの採用で、挿入性と耐久性が向上しています。細管の湾曲形状への挿入も手元押込みがスムーズになり、最小クラスの先端硬質長(15mm)が先端の曲がり、通過性を強力にアシストします。

    ●2倍デジタルズーム表示
    ズーム表示切替ボタン1つで、モニター上でのズーム表示ができます。
    ※外部モニターでの表示切替は対応していません。

    ●音声記録
    付属のハンズフリーイヤホンマイクで、動画と共に音声も保存すれば、観察時の情報を音声記録することができます。

    ●超高輝度LED4灯搭載
    φ6.9mmの先端部には超高輝度白色LED4灯を内蔵しており、OFF〜HIGHまで5段階の光量調節でき、被写体や撮影状況に合わせ最適な明るさを設定して観察できます。

    ●LEDフラッシュ撮影
    太径の配管内や暗い空間での被写体撮影時に、4灯のLEDによるフラッシュ撮影機能が威力を発揮します。デジタルカメラのフラッシュ撮影感覚で被写体を鮮明に撮影できます。

    ●温度警告センサー
    カメラケーブル先端に温度センサーを装備しており、観察地点でのケーブル先端の温度を計測してモニターに表示します。また、ケーブル先端が限界温度に近づくと警告マークを表示します。
    ※温度表示は温度計測を目的としたものではありません。

    ●携帯性に優れたコンパクトボディ
    多彩な機能を搭載し、携帯性に優れた『片手で持てるコンパクトボディ』です。モニターは大きく見やすい3.5インチカラーデジタルTFTを採用しております。記録メディアは、汎用性の高いマイクロSDカードです。また、専用スタンドを標準装備しており、器具への固定やハンズフリーでの使用にも役立ちます。

    ◆どこでも手軽に使える乾電池仕様
    単3形アルカリ乾電池4本で連続1.5時間の使用が可能です。電源のある現場では付属のACアダプターでの使用も可能です。



表示例

  2倍デジタルズーム表示 LEDフラッシュ撮影
  R_VJ-ADV_zoom R_VJ-ADV_flash

構造図

R_VJ-ADV_sunpou

セット内容

R6N69050_Ji_VJ_ADVset_KIcap-meisyo

①VJ-ADV本体(スタンド付)
②専用アルミケース
③USBケーブル(PC接続用)
④ACアダプター
⑤先端保護キャップ
⑥先端保護チューブ(写真なし)
⑦バイザー
⑧専用ソフトドライバーCD(PC用)
⑨映像・電源ケーブル
⑩ハンズフリーイヤホンマイク
⑪MicroSDカード(写真なし)
⑫SDカードアダプター×2
⑬クイックマニュアル×1(写真なし)
⑭取扱説明書×2(写真なし)

▲このページのTOPへ





仕様

商品コード R6N 69050 001
呼称 先端可動式ビデオ内視鏡
メーカー アールエフ
型式 VJ-ADV 5
湾曲角  360°方向湾曲 各90°以上
カメラヘッド外形寸法 φ6.9mm×15mm
カメラヘッド防水性 挿入部防水(カメラ・ケーブル)
カメラヘッド照明 超高輝度LED 4灯(5段階光量調節)
ケーブル長 5m
ケーブル外装 メタルブレード
ケーブル最小曲げ半径 R45mm以上
レンズ F6.0 焦点範囲:20mm~∞
視野角(水平/垂直) 72°/54°(対角90°)
液晶モニター 3.5inchカラーデジタルTFT
記録



メディア MicroSDカード 最大2GB
記録方式   静止画JPEGフォーマット640×480pixel

動画MotionJPEGフォーマット640×480pixel 15~30fps

付属マイクロフォンによる音声録音機能

記録枚数 静止画像:約500枚・動画:約60分(メディア1GB使用時)
再生機能

保存ファイル:一覧表示(9分割)、静止画フル画面表示

動画ファイル:再生・一時停止

 その他機能

デジタル2倍ズーム表示・ケーブル先端温度表示・危険温度警告表示

LEDフラッシュ撮影(静止画像)・タイムプラス録画(動画)

電源

単3形アルカリ乾電池×4本/

単3形充電式ニッケル水素電池×4本/AC100V~240V

バッテリー連続使用時間

最大約1.5時間(アルカリ乾電池使用時)

最大2.0時間(充電式ニッケル水素電池使用時)

使用温度

空気中-30~60℃(結露なきこと)

水中10~30℃

本体寸法 全幅W 88mm
奥行D 171mm
全高H 248mm(スタンド含む)
本体質量 約1100g(スタンド含む・電池含まず)





▲このページのTOPへ

資料

商品コード R6D 15025 001
取扱説明書
付属品一覧表
ペラカタログ
通信カタログ 次回掲載
メーカーカタログ

■資料を保存する場合はアイコンを右クリックし「対象をファイルに保存」を選択してください。

▲このページのTOPへ

FAQ

現在FAQは登録されていません。
